廣西南寧火災加固公司:混凝土是以水泥為膠凝材料，加粗骨料（石子）、細骨料（砂）、摻和料、外加劑等用水和，硬化而成的人工石。它在火作用下的機理可歸納為以下三個方面：
第一，表面受火處溫度升高比內部快，內外溫差引起混凝土開裂。火災時，混凝土中各種水分迅速汽化，體積明顯膨脹，沖破障礙迅速逃逸，導致強度下降；
第二，水泥石受熱分解，加固材料使膠體的粘結力破壞，出現裂縫，表面發毛、起砂、呈蜂窩狀、出現龜裂、邊角潰散脫落等現象；
第三，骨料和水泥石間的熱不相容，水泥石受拉，骨料受壓，導致應力集中和微裂縫的開展。(火災房)結構的檢測與加固工程流程,破壞的程度取決于溫度升高的速率、最高溫度和火作用持續的時間：當溫度低于500℃時，澆水冷卻的混凝土強度低于自然冷卻后的強度，而高于600℃時，澆水冷卻后的強度高于自然冷卻后的強度。加固公司http://www.airsixth.com/火對鋼材的主要影響，表現在原子熱振動加劇并擴散，產生軟化，到一定程度后可抵消硬化的影響。高溫時，原子間的結合力也有所降低，從而增加滑移變形，減少了抗滑能力。在1400℃時，鋼筋進人液態，失去了抵抗荷載的能力。火災時，鋼筋與混凝土間的粘結強度隨溫度升高呈下降趨勢，且對光圓鋼筋的影響比螺紋鋼筋更為突出。火災對砌體的作用由磚塊材質和砂漿性能決定，砂漿的彈性模量比磚的彈性模量小，熱膨脹比磚大，因而在高溫受壓時產生比磚塊更大的橫向變形。
加固建筑結構的災后檢測
建筑結構加固前的檢測十分重要，它可以避免加固中的盲目性。但是，通過檢測所作的鑒定只能大概地確定結構的現狀。為此，鑒定檢測工作必須盡可能多的調查、實測，以便對結構的現狀作出較客觀的判斷。鑒定工作包括資料收集、現狀的檢測、抗力的驗算和加固的建議。發生火災后，首先應由業主會同消防、設計、質檢等部門對建筑物受損情況進行調查及檢測，主要內容應包括：火災溫度，結構材料性能，受損結構外觀及變形情況等。
火災修復加固設計應簡單易行、安全可靠、經濟合理；要注意被加固構件的節點構造和施工方法，保證加固部分與原結構共同工作，并考慮加固對建筑物總體應力變化的影響。

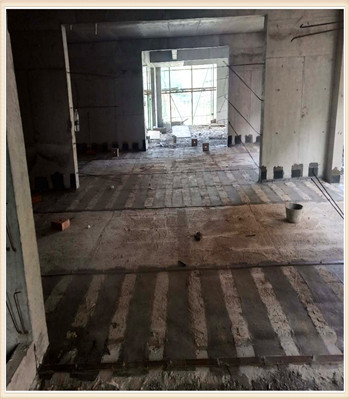

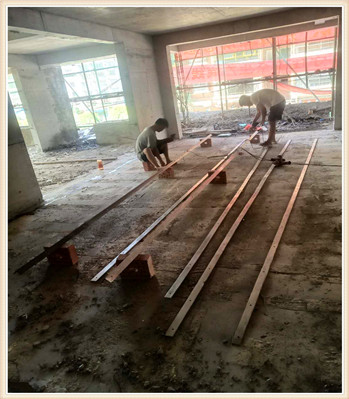

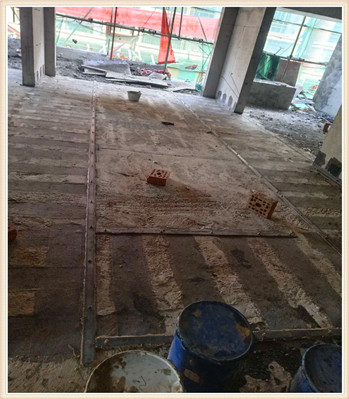

廣西南寧火災房加固公司鏟除損壞的混凝土，必要時加鋼筋來保證結構部件具有完全的承載力，按照需要的尺寸用相應的混凝土給截面復原，加固可采用置換、繞絲、粘鋼和粘玻璃鋼等方式。對于不影響結構部件的承載能力的輕度損害，只要鏟除松弛的混凝土部分，再進行填補，作好混凝土表面，以保證鋼筋不受銹蝕。火
火災柱子加固就是修復燒壞部位,然后包鋼灌注結構膠.
尤其是板梁大多總是在下側被燒損，即火災損害主要在受拉區。主要是修復,然后碳纖維加固增大截面,粘鋼,包鋼等等.
